उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
zuanshen
प्रमाणन:
ISO9001
मॉडल संख्या:
DW551
वीडियो
वीडियो

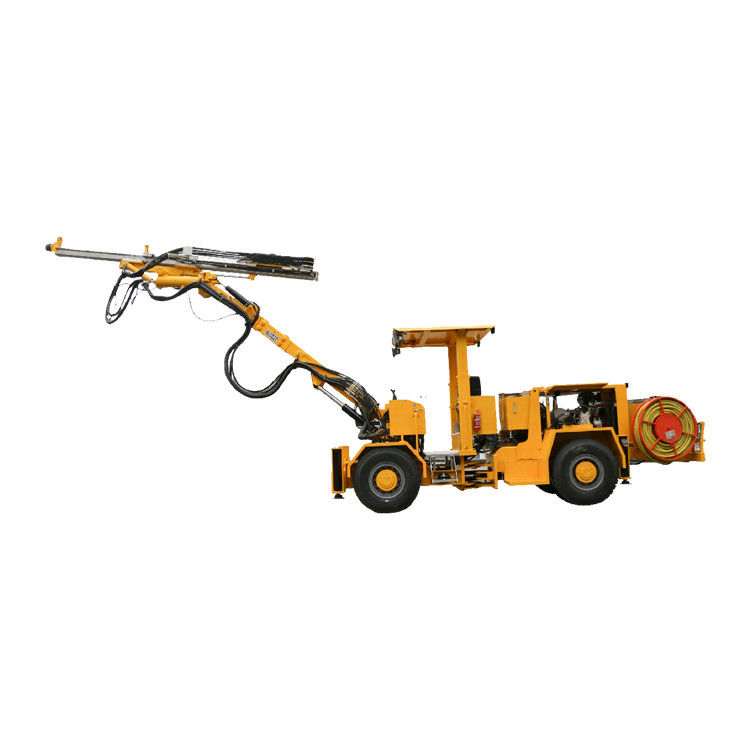

पूरी तरह से हाइड्रोलिक रॉक ड्रिलिंग सिस्टम और सुरंग निर्माण के लिए प्रयुक्त सुरंग निर्माण जंबोएसी ड्रिलिंग रिग
DW551 एक छोटे और मध्यम आकार के हाइड्रोलिक रॉक ड्रिलिंग उपकरण स्वतंत्र रूप से हमारी कंपनी द्वारा शोध, विकास और निर्मित है।यह मुख्य रूप से सुरंगों में खुदाई और निर्माण कार्यों के लिए उपयुक्त है, खनन, जलविद्युत, रेलवे, राजमार्ग और अन्य क्षेत्रों में; यह एक उन्नत पूरी तरह से हाइड्रोलिक रॉक ड्रिलिंग प्रणाली को अपनाता है, जो एक एंटी-जामिंग डिवाइस से लैस है। इसकी कॉम्पैक्ट संरचना है,और ड्रिलिंग बांह विस्तार योग्य है. यह बहु कोण और बहु दिशात्मक ड्रिलिंग स्थिति अपेक्षाकृत समानांतर काम कर रहे अनुभाग के लिए प्रदर्शन कर सकते हैं. चढ़ाई क्षमता ≤15%, चलने की गति 12km/h तक पहुँच सकते हैं,चलती गति तेज हैयह एक उत्कृष्ट भूमिगत खनन और सुरंग उत्खनन यांत्रिक ड्रिलिंग उपकरण है।
तकनीकी विनिर्देश
| DW551 पूरी तरह से हाइड्रोलिक रॉक ड्रिलिंग सिस्टम और सुरंग निर्माण के लिए प्रयुक्त सुरंग निर्माण जंबो | |
| पूर्ण मशीन | |
| कुल आयाम (L*W*H) | 14330*2180*2380/3080 मिमी |
| लंगर छड़ी का लागू खंड (बी * एच) | 16*10.4 मीटर |
| खुदाई के लिए लागू खंड (बी * एच) | 10*7.5 मीटर |
| ड्रिलिंग व्यास | Φ43 मिमी-Φ89 मिमी |
| ड्रिल पाइप की लंबाई | 3700/4305/4915 मिमी |
| ड्रिल छेद की गहराई | 3300/3900/4570 मिमी |
| मोटर शक्ति | 55 किलोवाट |
| हाइड्रोलिक तेल टैंक क्षमता | 250 लीटर |
| कुल वजन | 14500 किलो |
| ड्रिलिंग बांह | |
| रोटेशन | सकारात्मक 135°/नकारात्मक 225° |
| नीचे की ओर/ऊपर की ओर प्रणोदन | 3°/90° |
| मुआवजा | 1500 मिमी |
| चेसिस | |
| डीजल इंजन की अधिकतम शक्ति | 100HP/74kw |
| मोड़ दिशा | ±40° |
| टायर विनिर्देश | 12.0*R20 |
| चढ़ाई करने की क्षमता | ≤15% |
| पिछली धुरी के झुकाव कोण | ±7° |
| दृष्टिकोण कोण/प्रस्थान कोण | 18°/16° |
| चलने की गति | क्षैतिज सड़क पर 12 किमी/घंटा |
| न्यूनतम मोड़ त्रिज्या | अंदर 3.3 मीटर/बाहर 6.95 मीटर |
| जमीन से न्यूनतम दूरी | 275 मिमी |
| ड्राइविंग ब्रेक | गीला ब्रेक |
| ईंधन टैंक | 110 लीटर |
| विद्युत प्रणाली | |
| कुल शक्ति | 61 किलोवाट |
| वोल्टेज | 380 वोल्ट |
| बैटरी | 2*12v |
| सड़क प्रकाश | 24 वी |
| कार्य प्रकाश | 220 वोल्ट |
| गैस आपूर्ति प्रणाली | |
| प्रवाह दर | 0.36m3/मिनट |
| कामकाजी हवा का दबाव | 0.7Mpa |
| जल आपूर्ति प्रणाली | |
| प्रवाह दर | 70 लीटर/मिनट |
| कामकाजी पानी का दबाव | 0.8-1.5Mpa |
उत्पाद लाभ
व्यापक निर्माण क्षेत्र
प्रणोदन के दौरान ड्रिलिंग आर्म 360° घूम सकती है और ट्रांसलेशनल प्रणोदन वाली ड्रिलिंग आर्म सभी दिशाओं में छेद कर सकती है, बिना मृत कोण के;
उच्च सुरक्षा
इसमें उत्कृष्ट बिजली प्रणाली है, निर्माण वातावरण में काफी सुधार होता है और हरित निर्माण प्राप्त होता है;
उच्च कार्य दक्षता
उच्च शक्ति श्रृंखला, एक उच्च टोक़ हाइड्रोलिक मोटर के साथ संयुक्त, ड्रिलिंग प्रक्रिया के दौरान विश्वसनीय धक्का और खींच समर्थन प्रदान करता है;सटीक ड्रिलिंग निर्माण के दौरान रिसाव और विचलन की घटना को कम करती है, विस्फोट प्रभाव में काफी सुधार;
ऑपरेटिंग प्लेटफार्म
यह सुनिश्चित करें कि ऑपरेटर के पास एक अच्छा दृष्टि क्षेत्र, सरल और सुविधाजनक हाइड्रोलिक नियंत्रण कंसोल हो, जिससे ऑपरेटर को काम करना आसान हो और कार्य दक्षता में सुधार हो।
