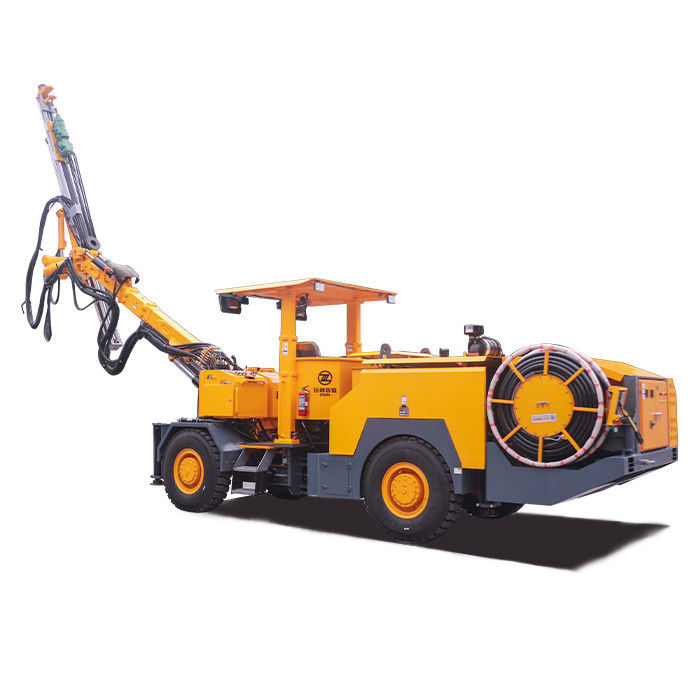

सुरंग समर्थन और रॉक एंकरिंग अनुप्रयोगों के लिए कॉम्पैक्ट फेस ड्रिलिंग रिग

सुरंग समर्थन और रॉक एंकरिंग अनुप्रयोगों के लिए कॉम्पैक्ट फेस ड्रिलिंग रिग

रॉक एंकरिंग फेस ड्रिलिंग रिग

कॉम्पैक्ट फेस ड्रिलिंग रिग

सुरंग समर्थन मुख ड्रिलिंग रिग

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

zuanshen

प्रमाणन:

ISO9001

मॉडल संख्या:

DW551

हमसे संपर्क करें
उद्धरण मांगें
उत्पाद का विवरण
उत्पाद का नाम:
पूरी तरह से हाइड्रोलिक सुरंग निर्माण जंबो सुरंग लंगर बोल्ट ड्रिलिंग रिग सुरंग समर्थन के लिए इस्तेमाल
कुल आयाम:
14330*2180 *2380/3080मिमी
एंकर रॉड का लागू अनुभाग:
10 * 7.5 मी
ड्रिलिंग व्यास:
Φ43मिमी- Φ89मिमी
ड्रिल होल गहराई:
0-12एम
मोटर शक्ति:
55 किलोवाट
कुल वजन::
14500 किग्रा
चलने का प्रकार:
थका देना
रंग:
पीला
लाभ:
अनुकूलित
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1
मूल्य
USD
पैकेजिंग विवरण
नग्न या ग्राहक की आवश्यकता के अनुसार.
प्रसव के समय
3-5 कार्यदिवस
आपूर्ति की क्षमता
प्रति माह 5 सेट
उत्पाद का वर्णन

पूरी तरह से हाइड्रोलिक सुरंग निर्माण जंबो सुरंग लंगर बोल्ट ड्रिलिंग रिग सुरंग समर्थन के लिए इस्तेमाल किया


DW551 एक छोटे और मध्यम आकार के हाइड्रोलिक रॉक ड्रिलिंग उपकरण स्वतंत्र रूप से हमारी कंपनी द्वारा शोध, विकास और निर्मित है।यह मुख्य रूप से सुरंगों में खुदाई और निर्माण कार्यों के लिए उपयुक्त है, खनन, जलविद्युत, रेलवे, राजमार्ग और अन्य क्षेत्रों में; यह एक उन्नत पूरी तरह से हाइड्रोलिक रॉक ड्रिलिंग प्रणाली को अपनाता है, जो एक एंटी-जामिंग डिवाइस से लैस है। इसकी कॉम्पैक्ट संरचना है,और ड्रिलिंग बांह विस्तार योग्य है. यह बहु कोण और बहु दिशात्मक ड्रिलिंग स्थिति अपेक्षाकृत समानांतर काम कर रहे अनुभाग के लिए प्रदर्शन कर सकते हैं. चढ़ाई क्षमता ≤15%, चलने की गति 12km/h तक पहुँच सकते हैं,चलती गति तेज हैयह एक उत्कृष्ट भूमिगत खनन और सुरंग उत्खनन यांत्रिक ड्रिलिंग उपकरण है।

तकनीकी विनिर्देश



DW551 पूरी तरह से हाइड्रोलिक सुरंग निर्माण जंबो सुरंग लंगर बोल्ट ड्रिलिंग रिग सुरंग समर्थन के लिए इस्तेमाल किया
पूर्ण मशीन
कुल आयाम (L*W*H) 14330*2180*2380/3080 मिमी
लंगर छड़ी का लागू खंड (बी * एच) 16*10.4 मीटर
खुदाई के लिए लागू खंड (बी * एच) 10*7.5 मीटर
ड्रिलिंग व्यास Φ43 मिमी-Φ89 मिमी
ड्रिल पाइप की लंबाई 3700/4305/4915 मिमी
ड्रिल छेद की गहराई 3300/3900/4570 मिमी
मोटर शक्ति 55 किलोवाट
हाइड्रोलिक तेल टैंक क्षमता 250 लीटर
कुल वजन 14500 किलो
ड्रिलिंग बांह
रोटेशन सकारात्मक 135°/नकारात्मक 225°
नीचे की ओर/ऊपर की ओर प्रणोदन 3°/90°
मुआवजा 1500 मिमी
चेसिस
डीजल इंजन की अधिकतम शक्ति 100HP/74kw
मोड़ दिशा ±40°
टायर विनिर्देश 12.0*R20
चढ़ाई करने की क्षमता ≤15%
पिछली धुरी के झुकाव कोण ±7°
दृष्टिकोण कोण/प्रस्थान कोण 18°/16°
चलने की गति क्षैतिज सड़क पर 12 किमी/घंटा
न्यूनतम मोड़ त्रिज्या अंदर 3.3 मीटर/बाहर 6.95 मीटर
जमीन से न्यूनतम दूरी 275 मिमी
ड्राइविंग ब्रेक गीला ब्रेक
ईंधन टैंक 110 लीटर
विद्युत प्रणाली
कुल शक्ति 61 किलोवाट
वोल्टेज 380 वोल्ट
बैटरी 2*12v
सड़क प्रकाश 24 वी
कार्य प्रकाश 220 वोल्ट
गैस आपूर्ति प्रणाली
प्रवाह दर 0.36m3/मिनट
कामकाजी हवा का दबाव 0.7Mpa
जल आपूर्ति प्रणाली
प्रवाह दर 70 लीटर/मिनट
कामकाजी पानी का दबाव 0.8-1.5Mpa



उत्पाद लाभ

एक सुरंग लंगर बोल्ट जम्बो (या गाड़ी) के लाभों में शामिल हैंः
निर्माण की दक्षता में सुधारः सुरंग लंगर बोल्ट जम्बो मशीनीकृत संचालन के माध्यम से लंगर बोल्ट और समर्थन संचालन की त्वरित और कुशल स्थापना की अनुमति देता है।यह मैन्युअल संचालन की तुलना में निर्माण समय को काफी कम करता है और समग्र दक्षता में सुधार करता है.

व्यापक निर्माण क्षेत्र
प्रणोदन के दौरान ड्रिलिंग आर्म 360° घूम सकती है और ट्रांसलेशनल प्रणोदन वाली ड्रिलिंग आर्म सभी दिशाओं में छेद कर सकती है, बिना मृत कोण के;

उच्च सुरक्षा
इसमें उत्कृष्ट बिजली प्रणाली है, निर्माण वातावरण में काफी सुधार होता है और हरित निर्माण प्राप्त होता है;

उच्च कार्य दक्षता
उच्च शक्ति श्रृंखला, एक उच्च टोक़ हाइड्रोलिक मोटर के साथ संयुक्त, ड्रिलिंग प्रक्रिया के दौरान विश्वसनीय धक्का और खींच समर्थन प्रदान करता है;सटीक ड्रिलिंग निर्माण के दौरान रिसाव और विचलन की घटना को कम करती है, विस्फोट प्रभाव में काफी सुधार;

ऑपरेटिंग प्लेटफार्म
यह सुनिश्चित करें कि ऑपरेटर के पास एक अच्छा दृष्टि क्षेत्र, सरल और सुविधाजनक हाइड्रोलिक नियंत्रण कंसोल हो, जिससे ऑपरेटर को काम करना आसान हो और कार्य दक्षता में सुधार हो।
