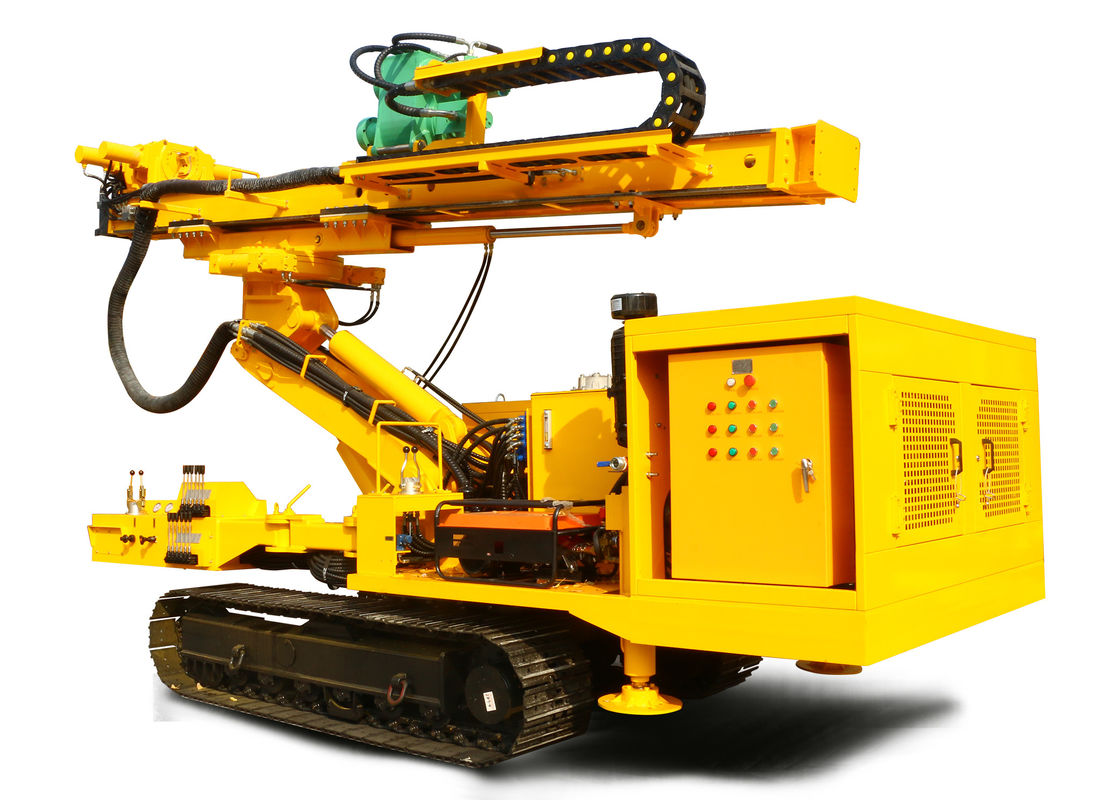

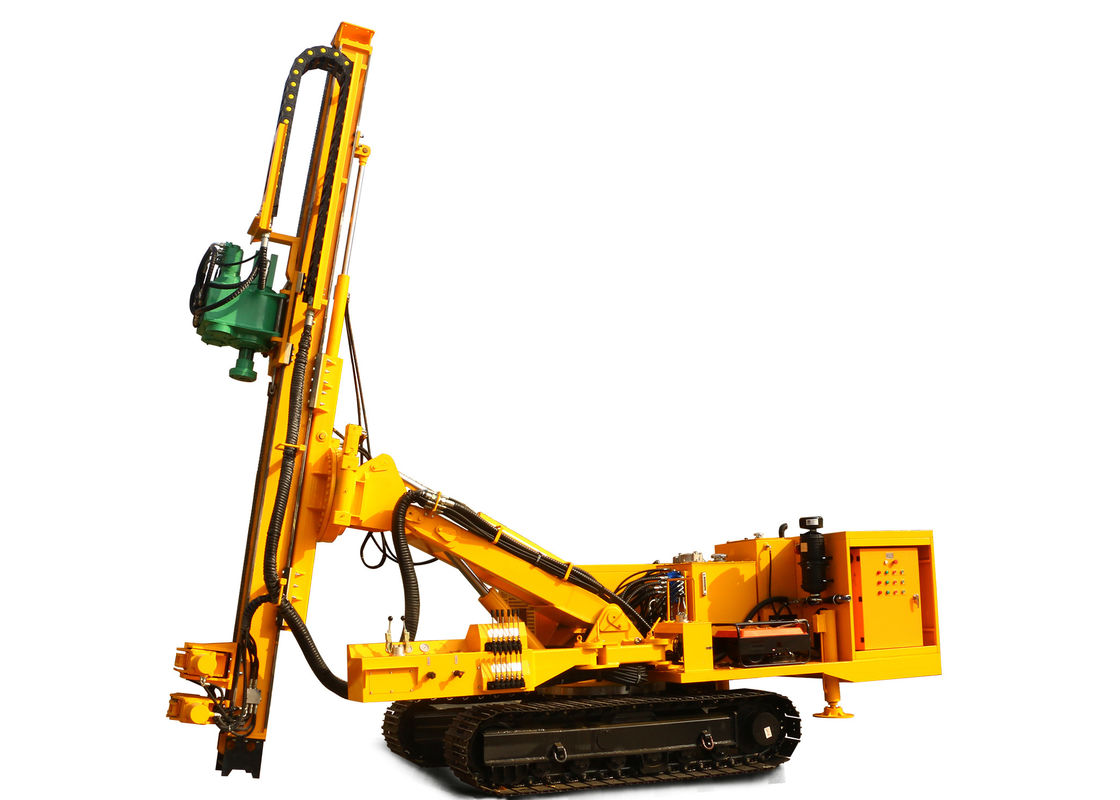

76-300 मिमी छेद व्यास ग्राउंड एंकर ड्रिलिंग रिग 0-150m गहराई बहुक्रिया ड्रिलिंग रिग
इसका व्यापक रूप से निर्माण, राजमार्ग, रेलवे, जल संरक्षण, विद्युत ऊर्जा, सुरंगों, नींव गड्ढों, ढलानों और सैन्य इंजीनियरिंग जैसे क्षेत्रों में उपयोग किया जाता है।
यह ढलान, अंडे, चक्की की परतों और फटे हुए और अत्यधिक मौसम से प्रभावित चट्टानों से ढकी परतों में चट्टानों के ड्रिलिंग के लिए उपयुक्त है, यह विशेष रूप से अपने कुशल और स्थिर प्रदर्शन का प्रदर्शन कर सकता है।यह जटिल संरचनाओं के माध्यम से तेजी से और कुशलता से ड्रिल कर सकता है और विभिन्न भू-तकनीकी एंकरिंग परियोजनाओं में व्यापक अनुप्रयोग संभावनाएं हैं.
तकनीकी विनिर्देश
| 76-300 मिमी छेद व्यास ग्राउंड एंकर ड्रिलिंग रिग 0-150m गहराई बहुक्रिया ड्रिलिंग रिग | |||
| शक्ति | विद्युत प्रकार ZML-160 | इंजन | 55 ((Kw) |
| ZML-160 डीजल प्रकार | डीजल | 74 ((Kw) | |
| ZML-160 दोहरी शक्ति | इंजन | 55 ((Kw) | |
| डीजल | 74 ((Kw) | ||
| ZML-160 विद्युत कार्य डीजल चलना | इंजन | 55 ((Kw) | |
| डीजल | 37 ((Kw) | ||
| पावर हेड | छेद का व्यास | 76 ¢ 300 मिमी | |
| हथौड़ा | सीआईआर,डीएचडी | ||
| चट्टान टूटी हुई | टक्कर-रोटरी | ||
| छेद की गहराई | 0-150 ((m) | ||
| ड्रिल रॉड प्रकार | Φ76/Φ89*1500/2000/3000 | ||
| पावर हेड की घूर्णन गति | 35-70 ((आरपीएम) | ||
| पावर हेड का अधिकतम टोक़ | 8000 ((एन.एम.) | ||
| पावर हेड मैक्स स्ट्रोक | 3500 मिमी | ||
| अधिकतम कर्षण बल | 80 ((KN) | ||
| पूरी मशीन | आयाम | 6600*2000*2700 | |
| वायु खपत | 922 ((m3/min) | ||
| ड्रिल कोण | 0-360 ((°) | ||
| घुमावदार कोण | 360 ((°) | ||
| व्यस स्ट्रोक | 1000 ((मिमी) | ||
| नामित दबाव | 25 ((Mpa) | ||
| चढ़ाई करने की क्षमता | 25° | ||
| क्षैतिज ऊंचाई | 3014 मिमी | ||
| वजन | लगभग 9500 किलो | ||
मुख्य विशेषताएं
गतिशील प्रणाली
पूरी मशीन निर्माण आवश्यकताओं के अनुसार विभिन्न पावर हेड्स ((डीटीएच, टॉप ड्राइव, कोरिंग) को बदल सकती है, जिससे निर्माण अधिक सुविधाजनक हो जाता है, लागत कम होती है, और उत्पादन दोगुना हो जाता है;
घुमावदार बांह संरचना
एक घुमावदार हाथ संरचना को अपनाने से, एक स्थिति के बाद ऑपरेटिंग रेंज काफी बढ़ जाती है। ड्रिलिंग हाथ लगभग 360 ° घूम सकता है, किसी भी कोण निर्माण को प्राप्त कर सकता है;
नियंत्रण की लागत
लोड फीडबैक सिस्टम के साथ पायलट वाल्व और चर पिस्टन पंपों का उपयोग करके, इसमें शक्ति संरक्षण और दबाव कट-ऑफ के कार्य हैं।विभिन्न निष्पादन घटकों की कुल प्रवाह मांग के लिए प्रभावी ढंग से अनुकूलित करते हुए, यह विभिन्न कार्य परिस्थितियों में सर्वोत्तम शक्ति मिलान प्राप्त करता है और ऊर्जा संरक्षण को अधिकतम करता है;
सुरक्षा उपाय
ड्रिलिंग के दौरान, सुरंग निर्माण के दौरान उत्पन्न होने वाली बड़ी मात्रा में धूल को कम करने के लिए हवा और पानी के संबंध प्रणाली का उपयोग किया जाता है।कुचल पत्थर उच्च दबाव वाले पानी के माध्यम से छेद से बाहर धोया जाता है, ड्रिलिंग के दौरान चिपकने की समस्या को कम करना, तेजी से ड्रिलिंग के लक्ष्य को प्राप्त करना, काम की दक्षता में सुधार करना और निर्माण लागत को कम करना;
पाइप शेड निर्माण
सिंगल रॉड ड्रिलिंग और हेसिंग के साथ ड्रिलिंग दोनों का उपयोग किया जा सकता है। जब भूगर्भीय स्थिति जटिल होती है और पतन होता है, तो हेसिंग निर्माण विधि को अपनाया जा सकता है,जिसका अर्थ है बाहरी आवरण और आंतरिक ड्रिल रॉड एक ही समय में आवश्यक गहराई तक ड्रिल. सबसे पहले आंतरिक छड़ी को बाहर खींचें, फिर स्टील पाइप को बाहर खींचें, अंत में बाहरी आवरण को बाहर निकालें;
आपातकालीन बचाव
निर्माण प्रक्रिया के दौरान, खतरे की स्थिति में, खतरनाक क्षेत्र में भूगर्भीय अन्वेषण, भूगर्भीय सुधार और सहायता कार्यों को जल्दी पूरा किया जा सकता है।यदि भूमिगत स्थान ढहने से अवरुद्ध है, कैशिंग ऑपरेशन का उपयोग हवा, पानी और अन्य बचाव सामग्री को फंसे हुए कर्मियों तक जल्दी से ले जाने के लिए किया जा सकता है;
